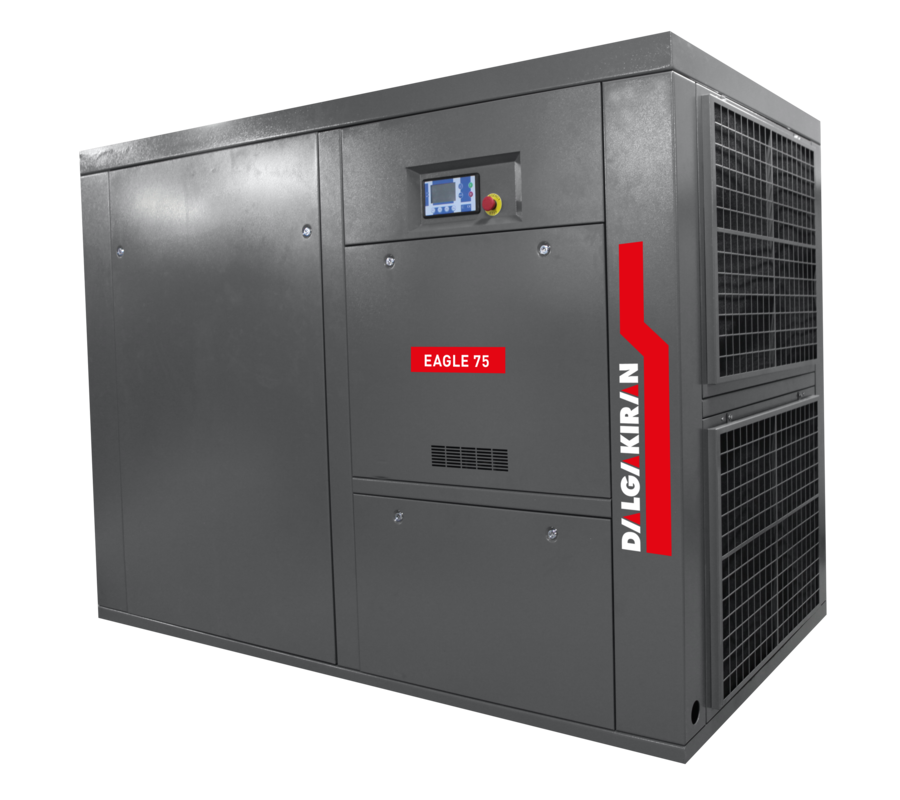

Компрессор EAGLE 90-7 VSD

Описание

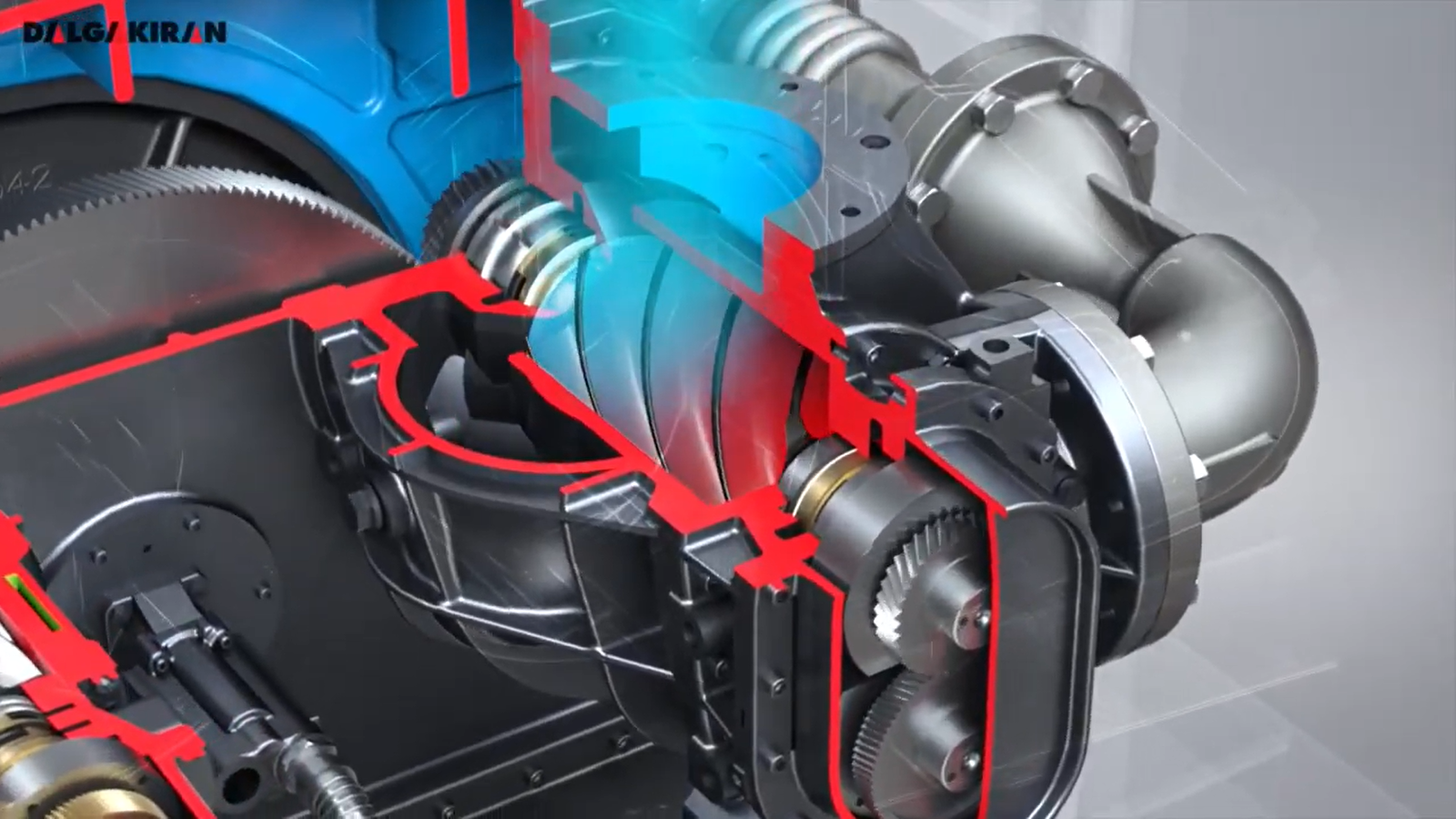

ВИНТОВОЙ БЛОК

• Новое поколение винтовых блоков, отличается высокой эффективностью, надежностью и низким потреблением электроэнергии.
• Прецизионные подшипники с высоким классом точности сконструированны для работы с максимальными нагрузками и имеют длительные интервалы технического обслуживания.
• Благодаря запатентованному покрытию роторов винтового блока, производительность компрессора (FAD) не снижается в течении всего срока службы винтового блока.
• Новейшая конструкция винтового блока, без использования элементов осевой компенсации не требует обслуживания в течении срока службы.

СИСТЕМА ПРИВОДА И ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

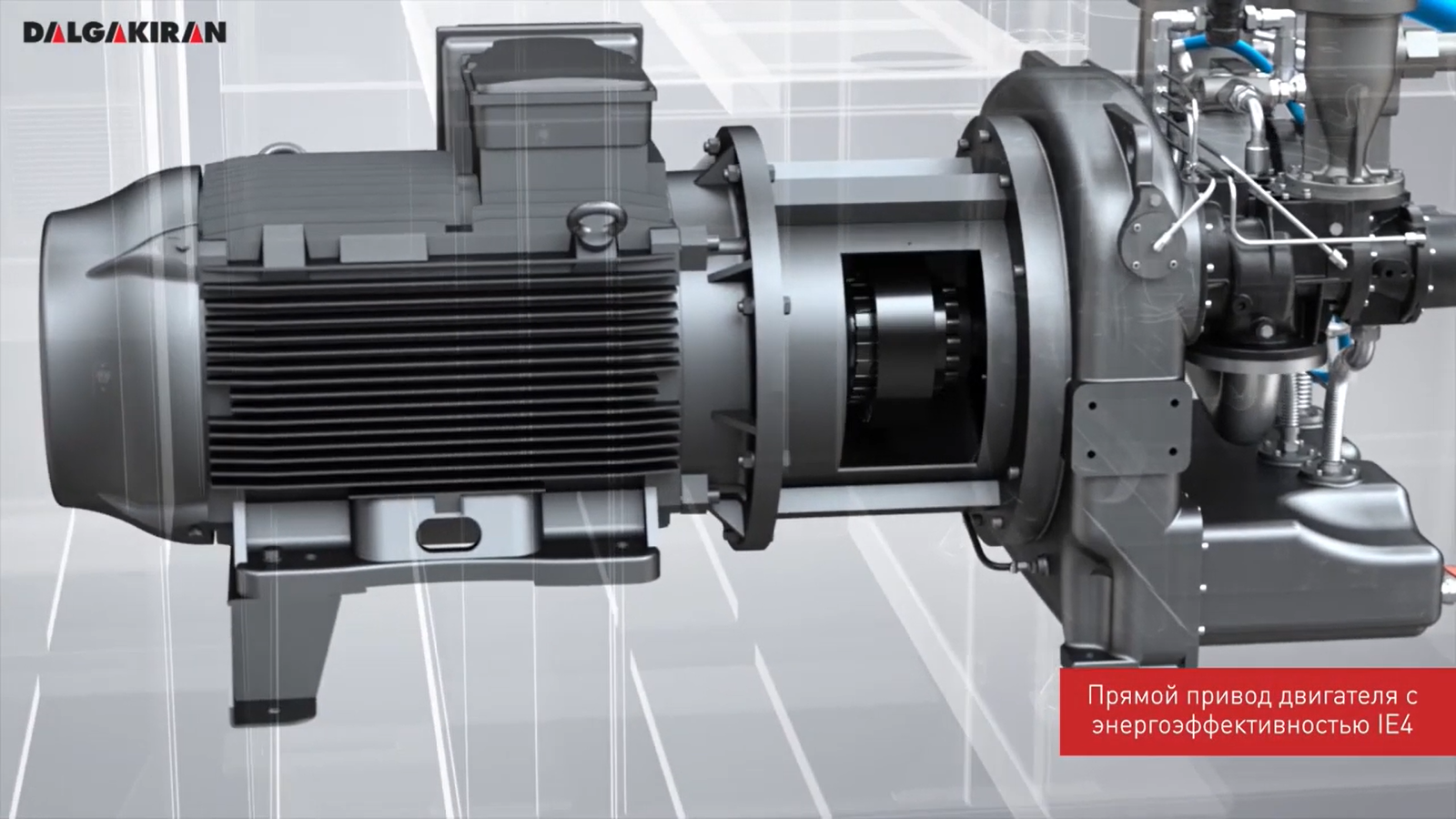

• Использование прямой и редукторной передачи. Электрический шкаф оснащенный КИП обеспечивает защиту компрессора по всем параметрам (температура, давление, напряжение, фазность…).

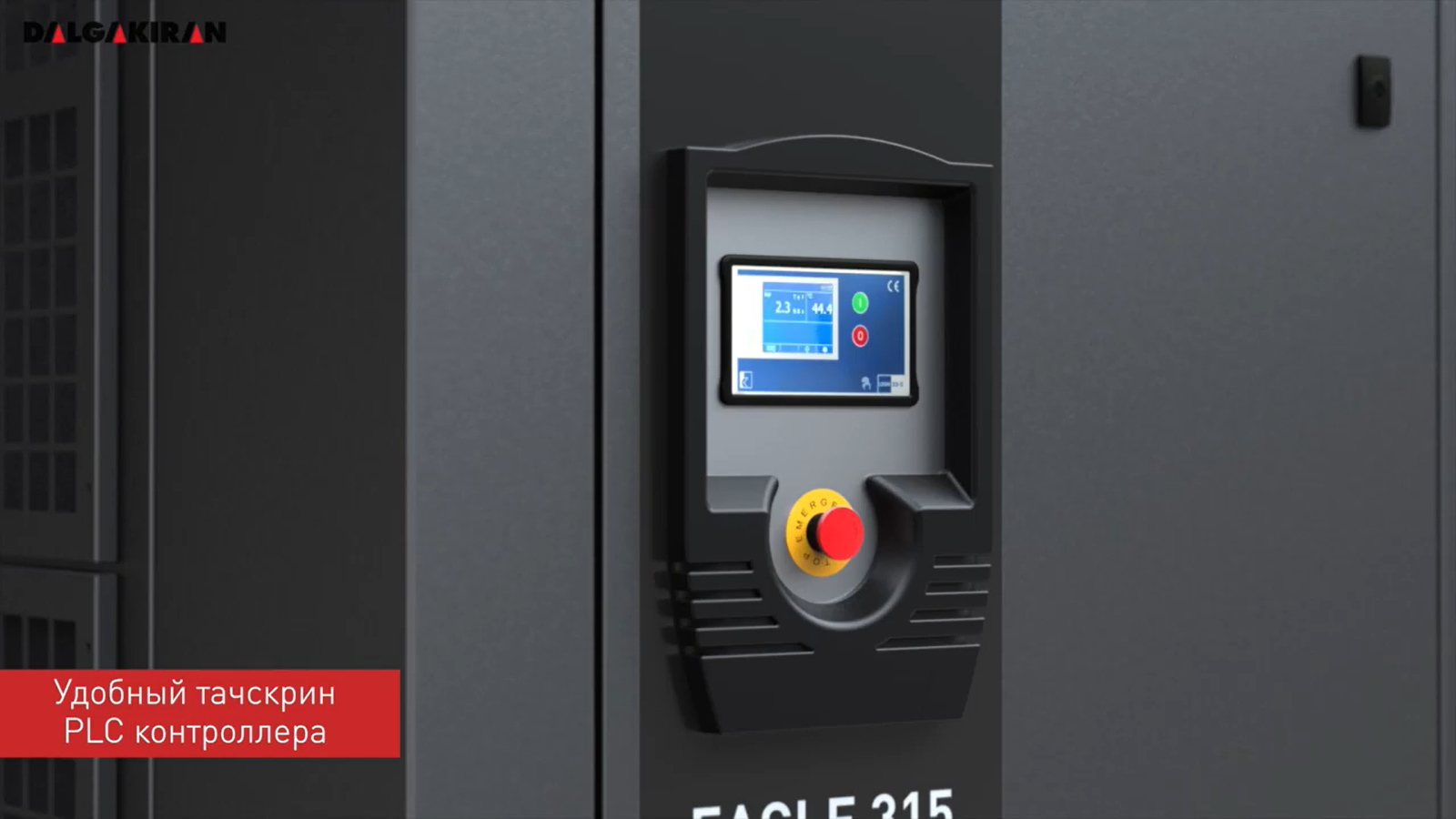

•  ПЛК с ЖК дисплеем обеспечивает управление рабочими процессами компрессора, контроль и отображение рабочих параметров, таймер сервисных интервалов по каждому элементу, вывод аварийныхсигналов, удаленную передачу данных посредством интерфейса RS485, протоколов MODBUS.
•  Полностью закрытый электродвигатель с вентиляторным охлаждением TEFC, класс изоляции F.

МАСЛЯНАЯ СИСТЕМА

• Для подачи масла в рубашку охлаждения винтового блока и редукторную передачу, а также для смазки подшипниковых узлов компрессор оснащен масляным насосом, теплообменником для охлаждения масла, системой двухступенчатой фильтрации, датчиками давления и температуры масла, предохранительным клапаном.

СИСТЕМА ВСАСЫВАНИЯ ВОЗДУХА

• Надежный всасывающий клапан с поворотной заслонкой имеет длительный межсервисный интервал. Конструкция клапана обеспечивает однонаправленное потоку воздуха положение клапана в момент его открытия, увеличивается пропускная способность, снижаются потери давления.
•  Воздушный фильтр не требует частого обслуживания, эффективность удаления пыли составляет 99%.
•  Запатентованная система разгрузки компрессора (для моделей с ПЧ) благодаря отсутствию противодавления обеспечивает более высокую надежность уплотнений, снижает потребление мощности, и устраняет необходимость в обслуживании впускного клапана.

СИСТЕМА ОХЛАЖДЕНИЯ

• Сжатый воздух проходит три ступени охлаждения в промежуточном, предварительном и концевом охладителях. Тем самым мы увеличиваем эффективность процесса сжатия и обеспечиваем значение температуры  сжатого воздуха на выходе + 10..15 С к температуре окружающей среды.
• Компрессор оснащен в базовой комплектации автоматическими конденсатоотводчиками ZERO-LOSS после охладителей обоих ступеней.

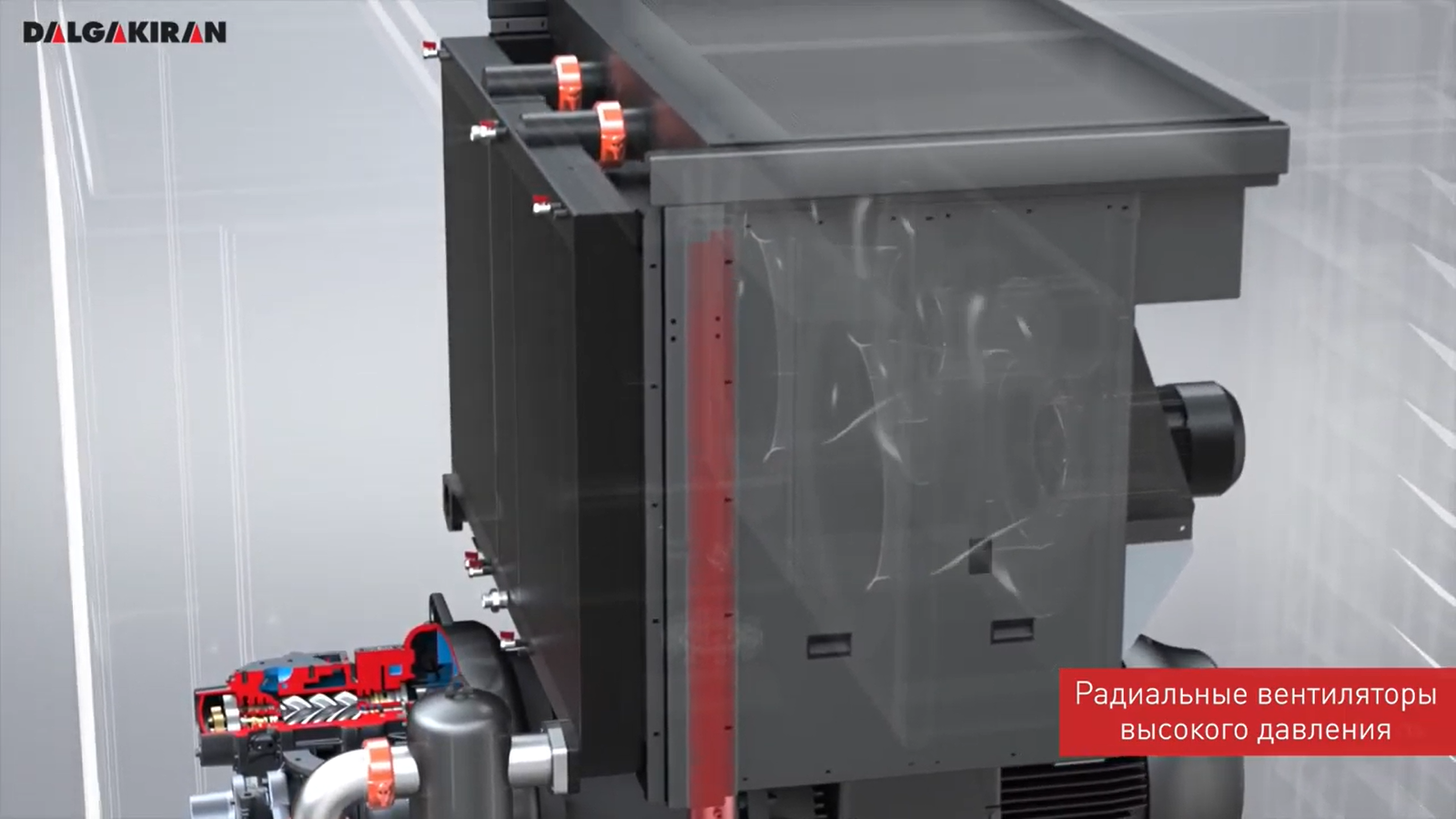

•  Малошумные и энергоэффективные охлаждающие вентиляторы с независимым электродвигателем включаются в работу в зависимости от показаний температурного датчика. Установка частотного преобразователя на привод вентилятора позволяет увеличить эффективность теплообмена и оптимизировать рабочую температуру внутри компрессора (для моделей с ПЧ).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Оптимизация соединений между основными элементами, уменьшение длины трубопроводов, снижение гидравлических потерь.
• Эффективная аэродинамика компрессора обеспечивает равномерное распределение потока охлаждающего воздуха, что приводит к увеличению эффективности охлаждения основных узлов, снижению температуры внутри компрессора, снижение уровня шума.

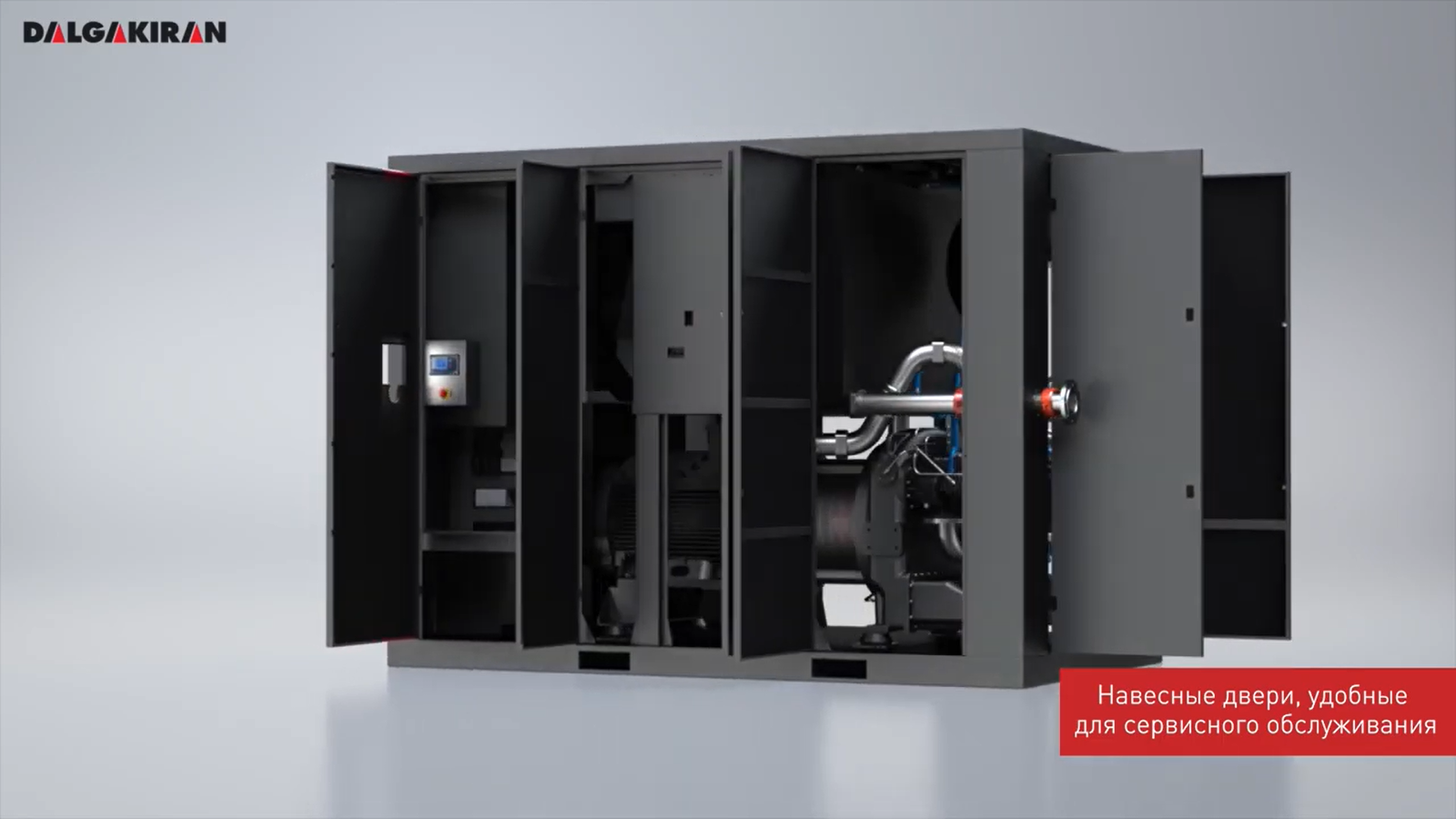

• Эргономичный корпус компрессора с легкосъемными панелями обеспечивает простой доступ к каждой части компрессора для удобства технического обслуживания. Зукоизоляция обеспечивает низкий уровень шума.
• Компрессор оснащен в базовой комплектации уловителем масляного тумана, который позволяет возвращать пары масла обратно в редуктор, тем самым, не допуская попадания масла на всасывание компрессора
